“Possantes e robustos, os Moinhos de Barras Odebraz oferecem a maior resistência a impactos do mercado”. Seu processo interno de moagem é formado por um rotor central que lança as partículas de material contra sua câmara de moagem, que é revestida pelo próprio material beneficiado gerando um material mais uniforme, tanto em faixa granulométrica, como em formato.
A alta “cubicidade” no formato do produto gerado nos moinhos de barras, proporcionam o atendimento satisfatório das exigências de mercado, além de melhorar suas características para os processos de peneiramento e lavagem.

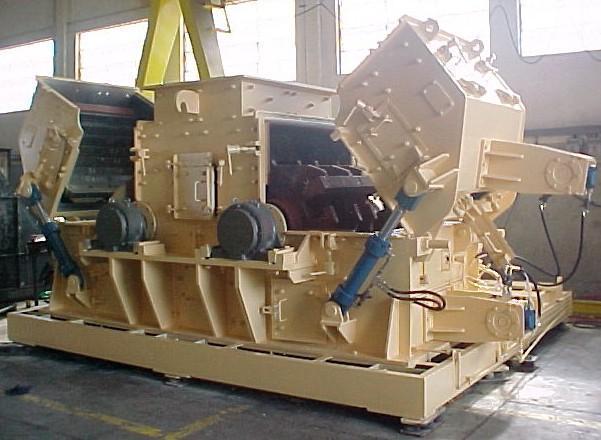

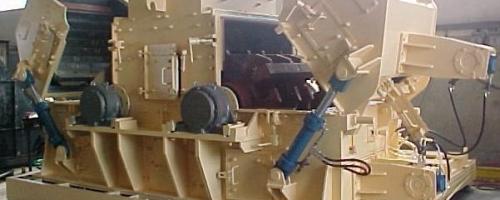

Moinho de Barras - Moinhos de Barras Rotor Simples e Duplo
Moinhos impactadores de alta velocidade para produção de finos, com relação de redução até 25:1
UNIROTOR – Capacidades de 1,5 a 80 m3/h
|
MODELO UNIROTOR |
Produção ( m3/h ) |
Potência ( cv ) |
Tamanho da boca (mm) |
Tamanho máx. alimentação (mm) |
Peso (kg) |
|
TI-DV I 5025 |
1,5 |
15 |
250 x 240 |
40 |
950,0 |
|
TI-DV I 6550 |
7,2 |
25 – 40 |
510 x 365 |
40 |
3400,0 |
|
TI-DV I 7565 |
15 |
40 – 60 |
660 x 380 |
40 |
3860,0 |
|
TI-DV I 7575 |
22 |
50 – 75 |
750 x 400 |
60 |
4350,0 |
|
TI-DV I 10075 |
36 |
150 – 200 |
750 x 400 |
60 |
6500,0 |
|
TI-DV I 125100 |
60 |
200 – 250 |
1020 x 750 |
76,2 (3”) |
12875,0 |
|
TI-DV I 130125 |
80 |
250 – 300 |
1270 x 750 |
76,2 (3”) |
15200,0 |
Granulometria final: vide curva granulométrica
Umidade máxima do material 5%. Para valores superiores poderão ser introduzidos no processo de moagem, gases quentes.
DUPLOROTOR – Capacidade 110 a 215 m3/h
|
MODELO DUPLOROTOR |
Produção ( m3/h ) |
Potência ( cv ) |
Tamanho da boca (mm) |
Tamanho máx. alimentação (mm) |
Peso ( kg ) |
|
TI-DV II 12575 |
110 |
(2x) 150 – 250 |
750 x 825 |
102 (4”) |
18400,0 |
|
TI-DV II 125100 |
143 |
(2x) 200 – 300 |
1020 x 825 |
102 (4”) |
20100,0 |
|
TI-DV II 130125 |
180 |
(2x) 250 – 300 |
1270 x 920 |
102 (4”) |
22500,0 |
|
TI-DV II 130150 |
215 |
(2x) 300 – 350 |
1520 x 920 |
102 (4”) |
24250,0 |
